Ruteo de la Plataforma de Interoperabilidad
La Plataforma de Interoperabilidad de Agesic es una solución que brinda capacidades de integración y middleware entre proveedores y consumidores de servicios.
La Plataforma de Interoperabilidad provee la funcionalidad de ruteo de invocaciones a servicios, esto permite ocultar los endpoints a los consumidores y aplicar maniobras sobre los mismos de forma transparente. Todas las invocaciones a servicios a través de la plataforma serán redireccionadas por medio del servicio de ruteo.
Esta solución plantea el uso de una arquitectura orientada a microservicios. De esta forma, los principales servicios estarán descompuestos y cada uno tendrá una responsabilidad acotada a nivel de negocio.
La arquitectura orientada a microservicios es un método de desarrollo de aplicaciones de software como un conjunto de servicios pequeños, independientes, desplegables, y modulares en el que cada uno se ejecuta en un proceso único y se comunica a través de un mecanismo bien definido, ligero para servir en general a un único objetivo de negocio.
Estos servicios están construidos sobre las capas de negocio y con independencia de despliegue. La forma en la cual los microservicios se comunican entre sí depende de los requisitos de cada aplicación, sin embargo se suele utilizar HTTP/REST con JSON. En la mayoría de los casos, REST (Representational State Transfer) el cual es un método de integración útil debido a su baja complejidad.
Hay un mínimo de gestión centralizada de estos servicios, que pueden estar escritos en lenguajes de programación diferentes y que utilizan diferentes tecnologías de almacenamiento de datos. La arquitectura orientada a microservicios pone cada elemento de funcionalidad en un servicio separado y los escala mediante la distribución de estos servicios a través de servidores o procesos nuevos, según sea necesario replicar.

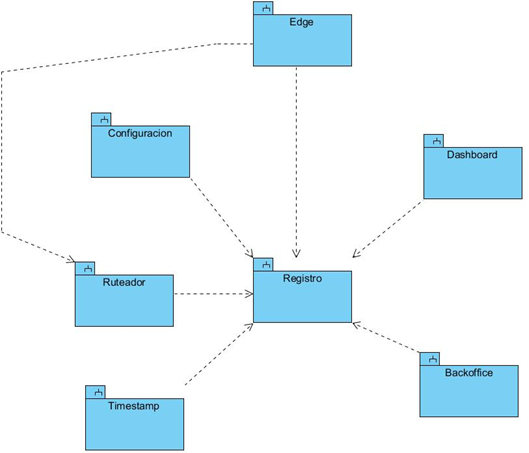

La solución cuenta con una serie de servicios básicos que proveen las funcionalidades iniciales del middleware requeridas para que los demás microservicios puedan operar en la plataforma.
• Configuración: Este servicio brinda el soporte de configuración necesario para que los microservicios de la plataforma puedan obtenerla desde un lugar centralizado. El servicio almacena la configuración en un servidor centralizado (en este caso GIT), permitiéndole a los diferentes microservicios registrados la posibilidad de obtener y refrescar sus parámetros de configuración dinámicamente.
• Registro: El registro provee un servicio para que los microservicios puedan comunicarse entre sí. Disponibiliza funcionalidades que le permiten a los demás servicios registrar un endpoint que pueda ser invocado por otros servicios y a su vez, otras funcionalidades para consultar el estado de los servicios y refrescarlos
• Ruteador: Implementa la funcionalidad de negocio de ruteo de la PDI. Este servicio expone una interfaz REST y SOAP para resolver el ruteo hacia los servicios registrados en la configuración de ruteo de la plataforma.
• Timestamp: Este servicio provee una interfaz SOAP para obtener una marca de tiempo de la plataforma.
• Backoffice: Es una aplicación que permite administrar la configuración de los servicios de configuración de la plataforma. Brinda una interfaz web que puede ser usada por usuarios autorizados por la plataforma para ajustar dicha configuración.
• Dashboard: Este servicio provee las funcionalidades de agregación de datos, relacionados con los diferentes circuit breakers definidos en la plataforma.
• Edge (No utilizado en PDI): Para aplicaciones externas al middleware o servicios que deseen consumir un servicio de la plataforma, el servicio de borde (Edge) permite rutear invocaciones externas en invocaciones internas.
Es importante aclarar que dentro de este proyecto se encuentran únicamente los microservicios Ruteador, Timestamp y Backoffice, ya que los restantes (junto con otros artefactos) se encuentran en proyectos aparte. Los proyectos que son necesarios para ejecutar el Ruteo los puede encontrar https://github.com/AGESIC-UY/pdi-core

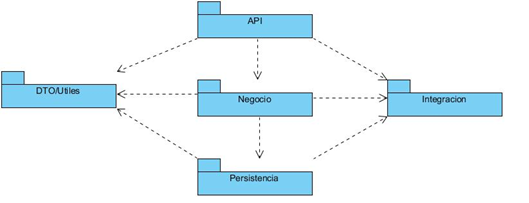

A nivel lógico la estructura de los microservicios es la de una aplicación web estándar en capas. En el siguiente diagrama se aprecia dicha estructura.
• API: Expone las funcionalidades del microservicio para ser consumidas desde el exterior. Protocolos REST/SOAP.
• Negocio: Contiene la implementación de la funcionalidad del microservicio.
• Persistencia: En caso de que el microservicio necesite operar con datos persistentes, esta capa implementa las funcionalidades de acceso al medio persistente, no necesariamente relacional. Para el caso de esta solución, el ruteador utiliza como medio de persistencia el mismo repositorio Git.
• Integración: Si el microservicio necesita acceder a otros microservicios o consumir recursos que externos, esta capa se encarga de resolver el acceso a los mismos.
• DTO / Utilidades: Las clases utilitarias usadas por este microservicio, los objetos de transferencia y cualquier biblioteca necesaria para que el mismo pueda operar se encuentra en esta capa.
Información de la solución
La solucion esta formada por estos 5 servicios:
