5. Anexo 1

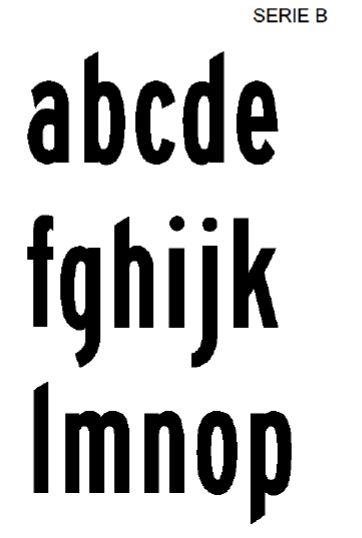

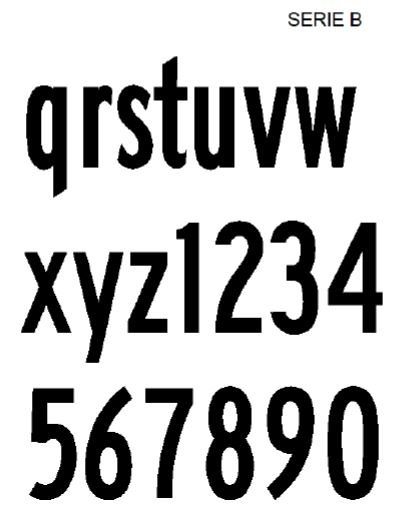

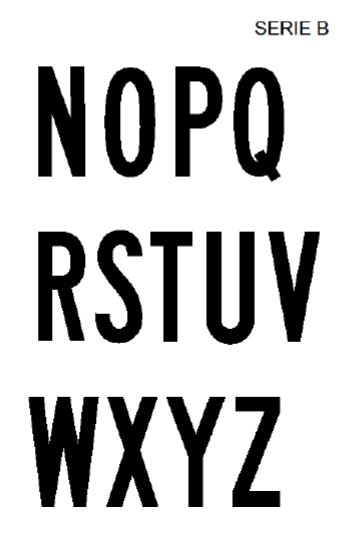

Tabla 5.1: Ancho de letras y espaciados para una altura de 10cm en Serie B.
Carácter	Izquierda (cm)	Ancho (cm)	Derecha (cm)		Carácter	Izquierda (cm)	Ancho (cm)	Derecha (cm)
A	0,3	5,4	0,3		F	0,3	2,30	0,2
B	1,1	4,3	0,5		G	0,5	3,60	0,6
C	0,8	4,3	0,8		H	0,8	3,60	0,7
D	1,1	4,3	0,8		I	0,8	1,30	0,8
E	1,1	3,8	0,5		J	0	2,30	0,8
F	1,1	3,8	0,3		K	0,8	4,00	0,2
G	0,8	4,3	0,8		L	0,8	1,30	0,8
H	1,1	4,3	1,1		M	0,8	5,90	0,7
I	1,1	1,3	1,1		N	0,8	3,60	0,7
J	0,3	4,4	1,1		O	0,5	3,70	0,5
K	1,1	4,4	0,5		P	0,8	3,70	0,5
L	1,1	3,8	0,3		Q	0,5	3,70	0,8
M	1,1	4,9	1,1		R	0,8	2,60	0,2
N	1,1	4,3	1,1		S	0,3	3,20	0,2
O	0,8	4,6	0,8		T	0	3,00	0
P	1,1	4,3	0,3		U	0,7	3,60	0,8
Q	0,8	4,6	0,8		V	0,2	4,30	0,2
R	1,1	4,3	0,5		W	0,2	5,60	0,2
S	0,5	4,3	0,5		X	0	4,60	0
T	0,3	3,8	0,3		Y	0,2	4,60	0,2
U	1,1	4,3	1,1		Z	0,3	3,60	0,3
V	0,3	4,7	0,3		1	0,5	2,10	1,1
W	0,3	6,4	0,3		2	0,5	4,30	0,5
X	0,5	4,7	0,5		3	0,3	4,30	0,5
Y	0,3	5,4	0,3		4	0,5	4,90	0,8
Z	0,5	4,3	0,5		5	0,8	4,30	0,5
a	0,3	3,7	0,7		6	0,3	4,30	0,8
b	0,8	3,7	0,5		7	0,5	4,30	0,8
c	0,5	3,7	0,2		8	0,5	4,30	0,5
d	0,5	3,7	0,8		9	0,8	4,30	0,5
e	0,5	3,7	0,3		0	0,8	4,60	0,8

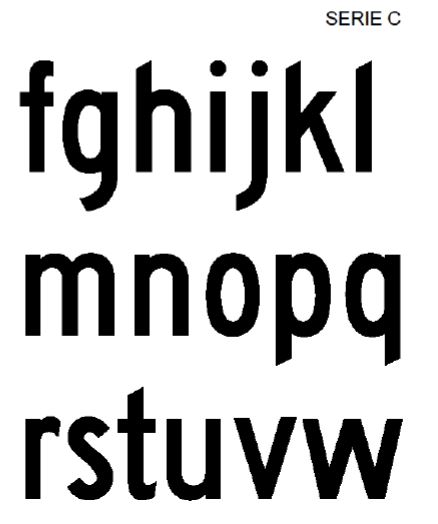

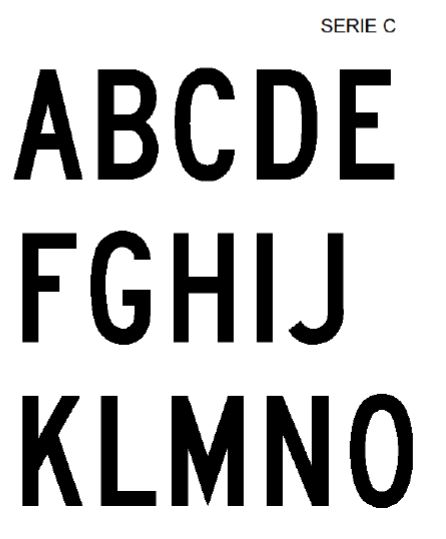

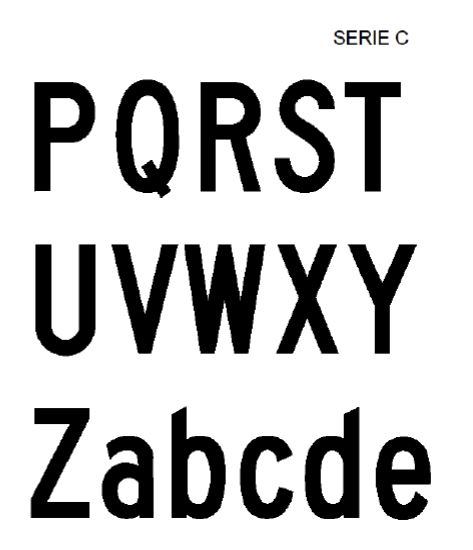

Tabla 5.2: Ancho de letras y espaciados para una altura de 10cm en Serie C.
Carácter	Izquierda (cm)	Ancho (cm)	Derecha (cm)		Carácter	Izquierda (cm)	Ancho (cm)	Derecha (cm)
A	0,3	6,4	0,3		F	0,4	3,10	0,2
B	1,1	5,6	0,6		G	0,6	5,10	0,9
C	0,9	5,6	0,9		H	0,9	5,10	0,8
D	1,1	5,6	0,9		I	0,9	1,40	0,9
E	1,1	5,1	0,6		J	0	2,90	0,9
F	1,1	5,1	0,3		K	0,9	5,40	0,2
G	0,9	5,6	0,9		L	0,9	1,40	0,9
H	1,1	5,6	1,1		M	0,9	8,41	0,8
I	1,1	1,4	1,1		N	0,9	5,10	0,8
J	0,3	5,1	1,1		O	0,6	5,10	0,6
K	1,1	5,6	0,6		P	0,9	5,10	0,6
L	1,1	5,1	0,3		Q	0,6	5,10	0,9
M	1,1	6,61	1,1		R	0,9	3,30	0,2
N	1,1	5,6	1,1		S	0,4	4,20	0,3
O	0,9	5,9	0,9		T	0,1	3,60	0,1
P	1,1	5,6	0,9		U	0,8	5,10	0,9
Q	0,9	5,9	0,9		V	0,2	5,90	0,2
R	1,1	5,6	0,6		W	0,2	9,41	0,2
S	0,6	5,6	0,6		X	0	6,50	0
T	0,3	5,1	0,3		Y	0,2	6,20	0,2
U	1,1	5,6	1,1		Z	0,3	4,20	0,3
V	0,3	6,2	0,3		1	0,9	2,10	1,1
W	0,3	7,61	0,3		2	0,6	5,60	0,6
X	0,3	5,9	0,3		3	0,6	5,60	0,6
Y	0,3	6,4	0,3		4	0,3	6,20	0,9
Z	0,6	5,6	0,6		5	0,6	5,60	0,6
a	0,4	4,8	0,8		6	0,9	5,60	0,9
b	0,9	5,1	0,6		7	0,3	5,60	0,9
c	0,6	5	0,3		8	0,6	5,60	0,6
d	0,6	5,1	0,9		9	0,6	5,60	0,6
e	0,6	5,1	0,4		0	0,9	5,90	0,9

Tabla 5.3: Ancho de letras y espaciados para una altura de 10cm en Serie D.
Carácter	Izquierda (cm)	Ancho (cm)	Derecha (cm)		Carácter	Izquierda (cm)	Ancho (cm)	Derecha (cm)
A	0.3	8.51	0.3		f	0.4	3.60	0.2
B	1.2	6.81	0.5		g	0.6	6.00	1
C	1	6,81	1		h	1	5,90	0,9
D	1.2	6.81	1		i	1	1,60	1
E	1.2	6.20	0.5		j	0	3,30	1
F	1.2	6.20	0.3		k	1	6,40	0,2
G	1	6,81	1		l	1	1,60	1
H	1.2	6.81	1.2		m	1	9,91	0,9
I	1.2	1.60	1.2		n	1	5,90	0,9
J	0.3	6.40	1.2		o	0.6	6.10	0.6
K	1.2	7.01	0.5		p	1	6,00	0,6
L	1.2	6.20	0.3		q	0.6	6.00	1
M	1.2	7.81	1.2		r	1 3.	80 0.	2
N	1.2	6.81	1.2		s	0.4	4.70	0.3
O	1	7,11	1		t	0,1	4,00	0,1
P	1.2	6.81	0.3		u	0.9	5.90	1
Q	1	7,11	1		v	0,2	7,11	0,2
R	1.2	6.81	0.5		w	0.2	11.31	0.2
S	0.5	6.81	0.5		x	0	7,81	0
T	0.3	6.20	0.3		y	0.2	7.51	0.2
U	1.2	6.81	1.2		z	0.3	5.00	0.3
V	0.3	7.61	0.3		1	1	2,50	1,2
W	0.3	8.91	0.3		2	1	6,81	1
X	0.5	6.81	0.5		3	1.8	6.81	1
Y	0.3	8.61	0.3		4	0.2	7.51	1.2
Z	0.5	6.81	0.5		5	1	6,81	1
a	0.5	5.70	0.9		6	1	6,81	1
b	1	6,00	0,6		7	0,7	6,81	0,7
c	0.6	5.90	0.3		8	1	6,81	1
d	0.6	6.00	1		9	1	6,81	1
e	0.6	5.90	0.4		0	1	7,11	1
