3. Especificaciones Técnicas
Marco Normativo
3.1. El equipamiento de Paneles de Mensajería Variable debe cumplir con:
• Norma UNE-EN 12966:2015+A1 de Setiembre 2019 para paneles de mensaje variable.
3.2. Por otra parte, estarán alineados a los criterios de las siguientes normas:
• Normas Técnicas sobre Equipamiento de Seguridad Vial, DNV, MTOP. Serie 100. Norma Uruguaya de Señalización Vertical.
• Normas Técnicas sobre Equipamiento de Seguridad Vial. Serie 300 Norma de Señalización de Obra.
• Manual on Uniform Traffic Control Devices for Streets and Highways, 11th Edition, (Diciembre 2023).
• Manual Interamericano de Dispositivos para el Control del Tránsito en Calles y Carreteras, OEA, 1991.
3.3. El equipamiento deberá cumplir los estándares mencionados anteriormente o su equivalente en otras normas internacionales reconocidas, y su aprobación será a exclusivo criterio del MTOP.
3.4. La Contratista deberá presentar los ensayos que certifiquen el cumplimiento de la Norma UNE-EN 12966:2015+A1 en su última versión armonizada, para las clases de este documento exigidas en su Pliego de Condiciones Particulares, realizados por un laboratorio debidamente avalado por la entidad nacional de normalización de Uruguay (UNIT).
3.5. Deberá presentarse un Certificado de Constancia de Desempeño (Certificate of Constancy of Performance) emitido por un organismo notificado, que acredite que el producto mantiene de forma constante las prestaciones técnicas declaradas. Este certificado será obligatorio para verificar la conformidad del producto con la norma UNE-EN 12966:2015+A1 y garantizar que las unidades fabricadas en serie presentan un comportamiento equivalente al del prototipo ensayado. De estar comprendidos en la Sección 3.12 se exigirán igualmente certificados análogos.
3.6. El MTOP se reserva el derecho de exigir toda la información y evidencias que considere conveniente para la verificación fehaciente de cualquier exigencia contenida en este documento.
Paneles de Mensajería Variable fijos
3.7. Los VMS fijos deben cumplir como mínimo, con las siguientes clases y valores de acuerdo a la Norma UNE-EN 12966:2015+A1 de Setiembre 2019.
3.7.1. Condiciones generales:
• Tipo de LED: SMD o THT, 1 elemento RGB por pixel.
• Contenido: Full Matrix.
• Diseño Óptico: pantalla metálica frontal con acabado negro mate que reduzca reflejos y aumente el contraste.
• Color: se exigirá una clase de color C2. El color verde podrá ser C1 si su función no compromete la legibilidad crítica del mensaje, lo cual quedará a exclusivo criterio de la Autoridad Competente.
• Luminancia: L3.
• Ratio de Luminancia: Se prevé el uso de un índice de luminancia R2 como nivel deseable. Sin embargo, se considerará aceptable un índice R3 cuando las condiciones del proyecto, operación o disponibilidad tecnológica lo justifiquen.
• Temperatura: T1.
• Protección: P2 (IP54).
• Corrosión: SP1.
• Parámetros mecánicos: WL9, DSL0, TDB1.

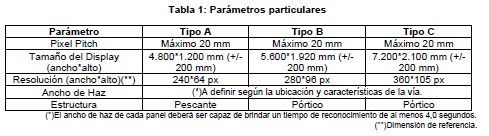

3.7.2. Condiciones particulares:
3.8. Además, deberán cumplir lo siguiente:
• Protocolo de comunicaciones: NTCIP 1203 v03 para centralizarse con los sistemas del Centro de Monitoreo en CSIT.
• Comunicaciones: Interfaces RS485 y Ethernet, conexión GSM 4G compatible con las redes celulares del Uruguay.
• Modos de operación: Operación centralizada desde el CSIT y control local.
3.9. La separación entre píxeles (pixel pitch) deberá ser equidistante en vertical y en horizontal.
3.10. Garantía por defectos de fábrica y componentes: el fabricante debe garantizar el producto ofertado por 3 años (la garantía incluye el cambio por cualquier defecto). Durante estos 3 años todos los parámetros operativos se deben mantener según lo exigido en este documento.
3.11. Los módulos LED deberán tener una vida útil mínima de diez (10) años, siendo aptos para su uso continuo en condiciones normales de operación. Durante dicho período, no se admitirá degradación visible que afecte la legibilidad del VMS, ya sea por incumplimiento de los niveles mínimos de luminancia o contraste establecidos en la presente norma.
3.12. Podrán ser de aceptación VMS que cumplan con normativa análoga, ej, NEMA TS 4-2023, a criterio exclusivo del MTOP.
3.13. Los paneles de mensajería variable (VMS) deberán contar con mecanismos de control y seguridad que impidan la activación, visualización o transmisión de mensajes no autorizados o no previstos en su programación operativa. Dichos mecanismos deberán asegurar que únicamente se desplieguen mensajes validados conforme a los protocolos establecidos por el MTOP
Ancho de haz
3.14. La selección de los parámetros implica un impacto directo en el consumo de energía de la señal de mensajería variable.
3.15. Anchuras de haz demasiado amplias pueden incrementar el costo económico, aumentar el gasto de energía y producir contaminación lumínica.
3.16. Se deberá diseñar, para cada ubicación, un panel con un ancho de haz tal que permita un tiempo de reconocimiento de al menos 4,0 segundos y un rango de visión de por lo menos 200 m.
3.17. Deberán presentarse los cálculos correspondientes que acrediten lo expresado en el párrafo 3.16, debiendo tener la expresa aprobación del MTOP para su instalación.
Gabinete y carcasa
3.18. El gabinete y carcasa de cada panel deberán cumplir con lo siguiente:
• Material: Aluminio Almg3.
• Terminación: Polyester aplicado por deposición RAL7042.
• Sensor de iluminación: mínimo 1 sensor de luminosidad central.
• Alimentación: El suministro, la calidad, continuidad y estabilidad de la alimentación eléctrica de los puntos estará a cargo y será responsabilidad de la Contratista. Esta debe presentar una lista del tipo de alimentación propuesta para cada punto. El respaldo energético será a conveniencia de la contratista, para asegurar continuidad y cumplimiento de los niveles de servicio.
• Mantenimiento: Puertas traseras que permitan un fácil acceso a todos los elementos eléctricos, electrónicos y de comunicaciones internos. Las puertas deben contar con cerradura de seguridad y cierre mecánicos de tres puntos y con sensor de apertura de puerta que genere una alarma inmediata en el sistema central del CSIT. El gabinete contará con una luz interna que pueda ser activada automática o manualmente y cuya potencia y característica permita realizar tareas de diagnóstico y cambio de módulos por la noche. El display del VMS debe estar compuesto por módulos LED fácilmente intercambiables sin necesidad de herramientas especiales, de forma de poder reemplazar fácilmente módulos con LEDs defectuosos.
• Kit de herramientas: El VMS debe contar con un kit de herramientas para su mantenimiento que contenga al menos un módulo de LEDs y un controlador de display.
Cableados de red
3.19. Todos los cableados de red deben ser conforme UTP CAT 6.
Estructuras de soporte
3.20. Todos los diseños y cálculos son de responsabilidad y cargo de la Contratista, quien deberá recabar la aprobación del MTOP previo a la ejecución.
3.21. Se deberá indicar la calidad de los materiales a utilizar en tubulares, platinas, cartelas, pernos, cordones de soldadura, tuercas y contratuercas.
3.22. El tipo de protección a aplicar será para intemperie.
3.23. Deberá presentarse al MTOP un estudio del estado límite de servicio respecto a la deformación máxima admisible para garantizar la utilidad de la señal.
3.24. Todos los cálculos estructurales deberán contar con la firma de un Ingeniero Civil Estructural, quien deberá contar con título expedido o revalidado por la Universidad de la República u otra universidad reconocida por el MEC.
3.25. Los elementos que integren el pórtico deberán estar protegidos contra la corrosión con el siguiente tratamiento como mínimo:
• Se deberá arenar totalmente hasta grado SA 2 ½ de forma que la superficie quede completamente limpia, limpiando posteriormente con aire comprimido.
• Se aplicarán inmediatamente dos manos de fondo epoxi, cada uno de distinto color, logrando un espesor mínimo de 60 micrones.
• Se aplicarán dos manos de esmalte poliuretánico color gris, llegando a un espesor mínimo de 60 micrones.
3.26. Las fundaciones del pórtico serán de hormigón y como condición necesaria, se establece que la parte superior de la misma no podrá superar en más de 10 cm el nivel de la banquina existente.
3.27. Se diseñará para la acción del viento y condiciones indicadas en la norma UNIT N°50-84.

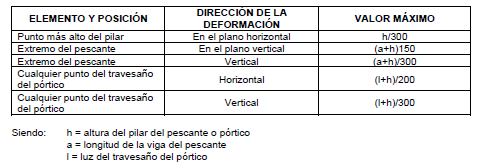

3.28. En cuanto a las deformaciones de las estructuras sometidas a las cargas de servicio, los puntos a considerar y las deflexiones admitidas serán las siguientes:
3.29. Al tratarse de obstáculos no traspasables, las partes de las estructuras que se encuentren dentro de la Zona Libre de Obstáculos recomendada en la SERIE 400 – Norma Técnica sobre Elementos de Contención de la Dirección Nacional de Vialidad, para la velocidad de operación de la vía, deberán protegerse con sistemas de contención adecuados.
3.30. El proyecto de sistemas de contención forma parte del proyecto general del VMS, y por lo tanto deberá ser aprobado por el MTOP previo a la instalación.
3.31. Los pórticos y pescantes se instalarán a una distancia del sistema de defensas metálicas mayor al ancho de trabajo de la defensa metálica.
3.32. Las defensas metálicas a instalar cumplirán con lo establecido en la Lámina Tipo DNV Nº 267 y la SERIE 400 – Norma Téc
nica sobre Elementos de Contención de la Dirección Nacional de Vialidad.
3.33. La distancia del borde externo de la banquina al poste de estructura metálica será 1,20 m (mínimo).
3.34. El gálibo entre la cota superior del pavimento y la cota inferior de la estructura (considerando el VMS) será de al menos 6 m para pórticos, y 5,5 m para pescantes.
3.35. Las estructuras de pórticos y pescantes deben ser diseñados de modo que sean visitables para realizar trabajos de mantenimiento sin afectación del tránsito, y con los elementos de seguridad necesarios para la correcta ejecución de los mismos.
