Ministerio de Transporte y Obras Públicas

1. Generalidades

1.1 En este documento se detallan las características, requisitos y forma de uso de los dispositivos a emplear en vías abiertas a cualquier tipo de tránsito, para la señalización y encarrilamiento, en zonas de obra.

1.2 Cada elemento utilizado debe transmitir un mensaje inequívoco al usuario, lo que se logra a través de colores, formas, pictogramas y/o leyendas. Estas últimas se componen de palabras y/o números.

1.3 La forma, el color y las dimensiones que caracterizan a cada señal y dispositivo facilitan que sean reconocidos y comprendidos por los usuarios en un mínimo de tiempo. En particular, el color de fondo anaranjado de las señales de prevención, informativas y de los elementos de canalización utilizados en situaciones de obra, indican a los usuarios su carácter transitorio.

1.4 Dado que las obras en la vía constituyen una alteración de las condiciones normales de circulación, tanto la ubicación de las señales y dispositivos como sus características, deben ser advertidas por los usuarios con una anticipación tal que les permita reaccionar y maniobrar de forma segura. Esto requiere que los elementos estén ubicados apropiadamente respecto a la situación a que refieren, y de tal manera que sean claramente perceptibles. Más adelante se detallan los criterios y reglas que definen las distancias de ubicación para los distintos tipos de señales y dispositivos utilizados.

1.5 Los sistemas de soporte de las señales y el de fijación o lastre de los elementos de canalización deben asegurar que éstos se mantengan en la posición correcta ante cargas de viento. Al mismo tiempo, si fueran impactados por un vehículo, no deben representar un peligro grave para los ocupantes, ni para otros usuarios o personal de obra.

1.6 Cuando sea necesario lastrar las bases de esas señales y/o elementos, se recomienda el uso de sacos de arena. Nunca debe utilizarse hormigón, estructuras metálicas contundentes, ni elementos como piedras o similares en sus bases.

1.7 Durante el período de obra se mantendrá la señalización y equipamiento de seguridad vial existentes que continúan siendo aplicables, o bien se instalarán otros elementos que los sustituyan para una adecuada comunicación y seguridad al usuario.

1.8 La señalización permanente cuya presencia pueda inducir a error debido a las nuevas condiciones de operación impuestas por el esquema de tránsito adoptado, deberá ser retirada o cubierta.

1.9 De la misma manera, las señales y los dispositivos utilizados durante la realización de las obras y que no sean aplicables a las condiciones del tránsito sin obra, deben ser retirados o borrados,-según corresponda- ,al momento de la finalización de los trabajos.

Elementos retrorreflectivos

1.10 Las señales y dispositivos de seguridad deben ser visibles por los conductores de día y de noche, y bajo toda condición climática. Por ello, se emplearán elementos retrorreflectivos en su superficie expuesta al tránsito.

1.11 La retrorreflexión es la capacidad que tienen algunas superficies de devolver la luz a un punto cercano a su origen. Se mide en mcd/lux.m2 y depende de los ángulos de entrada y de observación.

1.12 Los materiales retrorreflectivos deberán cumplir la totalidad de los requisitos especificados en la norma ASTM D4956 para el Tipo establecido.

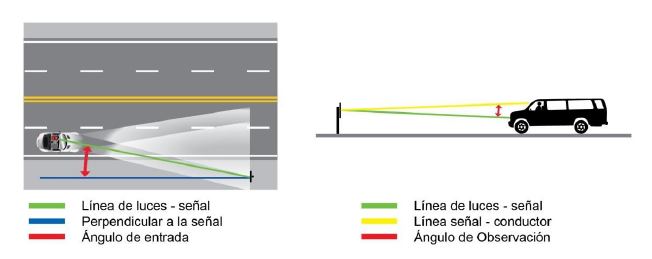

Figura 1.1: Retrorreflexión, ángulo de entrada y de observación

1.13 Si bien la visualización adecuada de las señales depende además del color, de las relaciones de contraste y otras características, a efectos de simplicidad se establecen valores mínimos que se deberán mantener en todo momento para cada color y clase de papel reflectivo requerido:

Estos valores refieren a mediciones en el estado en que se encuentren, i.e: sin realizar limpieza alguna previa, al ser necesario evaluar las condiciones reales de servicio.

1.14 La retrorreflexión de las señales y de los dispositivos se ve afectada por el polvo y por suciedad adherida, por lo que el mantenimiento de los niveles especificados requiere de un programa de limpieza acorde a las características de cada Zona de Trabajo. Por ende, se deben tomar las medidas necesarias para asegurar un nivel de retrorreflectividad mínima mantenido según lo indicado en la Tabla 1-1.

Mantenimiento

1.15 Además de una correcta implementación de los dispositivos, es esencial asegurar el adecuado mantenimiento de los mismos, para lo cual debe existir una previsión específica, que debe ser plasmada en el PMT.

1.16 Los elementos que se hayan deteriorado por su uso o por impactos, deben ser reemplazados inmediatamente por otros en buen estado.

Identificación

1.17 Los elementos deben ser identificados con el nombre y datos de contacto de la empresa propietaria y/o del fabricante, de acuerdo a lo especificado en la Norma UNIT 1114:2019, 4.1.1.8. Dicha información debe plasmarse en el anverso de las señales, y en todo caso fuera de los espacios retrorreflectivos del elemento.
